はじめに
お店でもらったレシートから自動で合計金額を抽出し、自宅のDBに保存できるといいなとふと思い、N番煎じではあるがレシートのOCRに挑戦してみた。同様の試みを行っている方は多数いたが、レシートを撮影する環境や頻繁に利用する店舗のレシートのフォーマットの傾向もあり、汎用的に利用できるものは存在しないため自作した。
主に下記の方の記事を参考に、自身の環境にチューニングしたものを作成してみた。
実装
前準備
今回OCRを行うAPIとして、GoogleVisionAPIを利用する。GoogleVisonAPIを利用する場合は、下記の公式ドキュメントのガイドを参考に、サービスアカウントを作成する必要がある。
サービスアカウント、サービスアカウントのキーの作成後、キーをダウンロードする。そのキーをconfig/service_account_key.json
に保存する。
その後、GoogleVisionAPIを利用するライブラリをインストールする。
pip install google-cloud-vision==2.7.1
合計金額の抽出処理
抽出処理の流れ
合計金額の抽出は以下の流れで実行する。
1では、GoogleViosionAPIを利用し、レシート画像に対するOCRを行う。
2では、GoogleVisionAPIのOCRの結果から、合計金額を表現する単語(以下、キーワード)のx,y座標を抽出する。キーワードは店による揺らぎが多く、他の記事を見ると、「現計」「信用」「対象計算」などの単語で合計金額を表現しているものも存在する。しかし、自分の住んでいる周辺のスーパーやコンビニのレシートは、全て「合計」の文字の横に合計金額が記載されていたため、今回は「合計」の文字をキーワードとした。

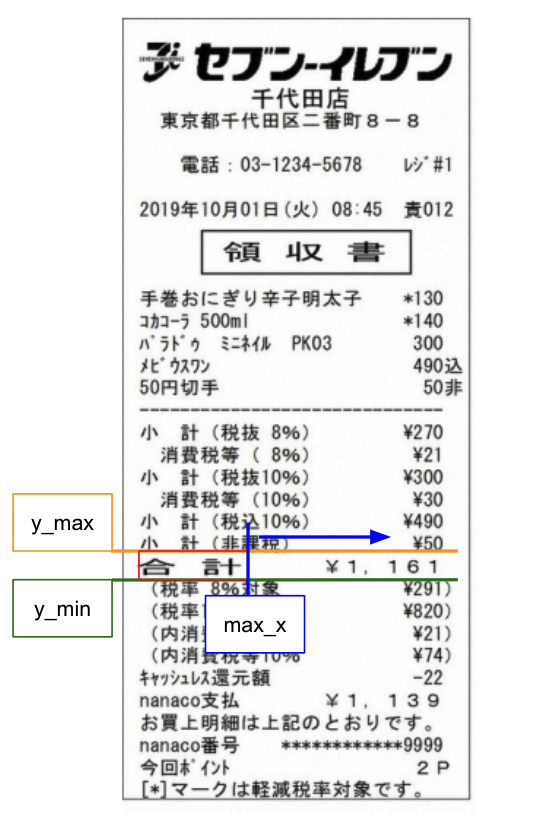

3では、同じy座標上かつ、抽出したキーワードより右側にある文字を、合計金額の候補文字(以下、候補文字)として抽出する。イメージは以下の画像の通り。
この方法だと、撮影されたレシートの傾き具合によっては、候補文字を検出できない場合がある。しかし今回レシートを撮影するのは自分で、傾きは自身でコントロールが可能なので、傾きによる誤検知のリスクは許容した。また、y座標の揺らぎの許容範囲を horizonal_threshold
で調整できるようにすることで、 horizonal_threshold
で指定したピクセル分のズレを無視できるように調整した。
4では、3で抽出した候補文字を再構成し金額に変換する。レシートによっては候補文字の抽出結果に揺らぎがあるので、それらを吸収できるようにした。具体的には下記のような変換処理を行なった。
- 「1,000」場合、「1」「,」「0」「0」「0」とバラバラに抽出される場合があるので、バラバラに抽出された文字を結合。
- 「¥」「,」「.(カンマの誤検知)」「円」の削除
上記の1〜4の処理を実行するスクリプトを ReceiptOcrClient.py
として作成する。
import io import json import logging import os import re from google.cloud import vision from google.cloud.vision_v1 import AnnotateImageResponse logging.basicConfig(format="%(levelname)s:%(message)s", level=logging.DEBUG) logger = logging.getLogger(__name__) class ReceiptOcrClient: def __init__( self, credentials_path: str, horizonal_threshold: int = 15, ): os.environ["GOOGLE_APPLICATION_CREDENTIALS"] = credentials_path # Instantiates a client self.client = vision.ImageAnnotatorClient() self.credentials_path = credentials_path self.horizonal_threshold = horizonal_threshold logger.debug(self.__dict__) def get_payment_amount(self, content: bytes, key_word: str = "合計") -> int: """レシートの画像から支払った合計金額を返す。 Args: content (bytes): OCRを実行するレシート画像 key_word (str, optional): レシート中の「合計金額」を意味する単語. Defaults to "合計". Returns: int: 検出された合計金額の値。検出できない場合は-999を返す。 """ response = self.ocr(target_image=content) texts = response["textAnnotations"] max_x, min_y, max_y = 0, 0, 0 for text in texts[1:]: if key_word in text["description"]: vertices = [ "({},{})".format(vertex["x"], vertex["y"]) for vertex in text["boundingPoly"]["vertices"] ] max_x = text["boundingPoly"]["vertices"][1]["x"] # 右上のポイントのXの値 min_y = text["boundingPoly"]["vertices"][0]["y"] # 左上のポイントのYの値 max_y = text["boundingPoly"]["vertices"][3]["y"] # 右下のポイントのYの値 logger.info( "検出された文字列: {}, 座標: {}".format( text["description"], ",".join(vertices) ) ) break payment_amount = "" for text in texts[1:]: target_min_x = text["boundingPoly"]["vertices"][1]["x"] # 左上のポイントのXの値 target_min_y = text["boundingPoly"]["vertices"][0]["y"] # 左上のポイントのYの値 target_max_y = text["boundingPoly"]["vertices"][3]["y"] # 右下のポイントのYの値 if ( abs(target_min_y - min_y) < self.horizonal_threshold and abs(target_max_y - max_y) < self.horizonal_threshold and target_min_x - max_x > 0 # 合計の文字より右にある文字の場合 ): logger.info(f"key_wordと同じ座標にある文字: {text['description']}") payment_amount += text["description"] payment_amount = re.sub(r"[¥,.]", "", payment_amount) # 「¥」は無視 logger.info(f"数字情報に再構成: {payment_amount}") try: return int(payment_amount) except ValueError: logger.error("レシートから合計金額を検出できませんでした。") return -999 except: logger.error("実行中にエラーが発生しました。") return -999 def get_payment_amount_from_filename( self, file_name: str, key_word: str = "合計" ) -> int: """レシートの画像から支払った合計金額を返す。 Args: file_name (str): OCRを実行する画像ファイルのパス。 key_word (str, optional): レシート中の「合計金額」を意味する単語. Defaults to "合計". Returns: int: 検出された合計金額の値。検出できない場合は-999を返す。 """ # Loads the image into memory with io.open(file_name, "rb") as image_file: content: bytes = image_file.read() return self.get_payment_amount(content=content, key_word=key_word) def ocr(self, target_image: bytes) -> dict: """file_nameに指定した画像に対して、CloudVisionAPIのOCR処理を実行する。 Args: target_image (bytes): OCRを実行する画像。 Returns: dict: _description_ """ image = vision.Image(content=target_image) response = self.client.document_text_detection(image=image) return json.loads(AnnotateImageResponse.to_json(response)) if __name__ == "__main__": import argparse # 引数の設定 parser = argparse.ArgumentParser() parser.add_argument( "target_img", help="OCR対象の画像のパス", ) parser.add_argument( "--credential_path", help="GoogleCloudVisionAPIを利用する場合のサービスアカウントの認証情報。", default="config/service_account_key.json", ) parser.add_argument( "--horizonal_threshold", help="キーワードと合計金額の水平位置のズレを、何pxまで許容するかの閾値", default=15, type=int, ) args = parser.parse_args() # OCRクライアントの初期化 receipt_ocr_client = ReceiptOcrClient( args.credential_path, horizonal_threshold=args.horizonal_threshold, ) # OCRの実行 amount = receipt_ocr_client.get_payment_amount_from_filename( file_name=os.path.abspath(args.target_img) ) logger.info(f"合計金額は{amount}円です!")
実行
上記のプログラムを実行する場合は、第一引数にOCR対象の画像を選択し実行する。
)に対して合計金額の抽出処理を実行してみる。
$ python ReceiptOcrClient.py sample.png INFO:検出された文字列: 合計, 座標: (16,377),(87,376),(87,386),(16,387) INFO:key_wordと同じ座標にある文字: ¥ INFO:key_wordと同じ座標にある文字: 1 INFO:key_wordと同じ座標にある文字: , INFO:key_wordと同じ座標にある文字: 161 INFO:数字情報に再構成: 1161 INFO:合計金額は1161円です!
実行することで、レシートの合計金額を抽出できたことが確認できる。key_word(合計)の文字と同じy座標にある文字を抽出するのみでは、「¥」「1」「,」「161」と分割して検知されていたが、再構成処理で「1161」と期待通り変換して抽出できている。
)に対しても実行してみる。(黒塗りは掲載用で、処理の実行時には外しています。)
$ python ReceiptOcrClient.py sample2.png INFO:検出された文字列: 合計, 座標: (593,1841),(762,1841),(762,1915),(593,1915) INFO:key_wordと同じ座標にある文字: ¥ INFO:key_wordと同じ座標にある文字: 5.211 INFO:数字情報に再構成: 5211 INFO:合計金額は5211円です!
こちらは初期の検出の段階では「5.211」とカンマがピリオドに誤検知されていたが、再構成の処理によりピリオドが取り除かれ「5211」に変換されていることが確認できた。
おわりに
かなり込み入った処理を行うことにはなったが、レシートの合計金額の抽出に成功した。既存のレシートOCRのAPIとして、LINEが提供している「CLOVA OCR」が存在するようだが、こちらは30日のトライアル期間以外は有料となるので、個人では使いにくい。
それに対してGoogleのCloud Vision APIは、1000件/月は無料なので使いやすく、精度も非常に高くて素晴らしい。
